    產品展示首頁 > 產品中心 > > ZK-3C三相可控硅調壓觸發器 > 三相可控硅調壓觸發器

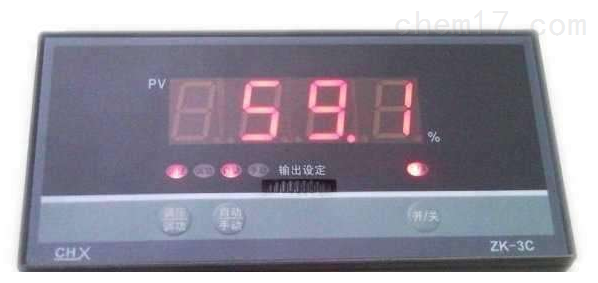

    三相可控硅調壓觸發器

    三相可控硅調壓觸發器

    更新時間: 2019-12-27
    瀏覽次數: 286
    報    價:

    ZK-3C三相可控硅調壓觸發器適用于發電廠脫硫除灰系統DYK電加熱系統. ZK-3C采用集成電路器件工藝制造,其技術性能穩定抗干擾能力強,質量可靠。儀表面板設有“輸出設定"功率調正紐(撥盤)、“自動/手動"切換按鍵以及“調壓/調功"兩種觸發可控硅工作方式按鍵,內置6位數碼功能開關,以滿足用戶對控制系統的需求,且體積小、重量輕,是各種類型三相電加熱自動控溫系的理想執行器。

    三相可控硅調壓觸發器的詳細資料:

    產品別名:

              ZK-3C三相可控硅調壓觸發器、三相可控硅調壓觸發器、ZK型可控硅調壓觸發器





    產品特點:



    1、輸入信號:DC0-10mA,輸入阻抗800歐姆。(根據用戶需要還可供DC4-20mA,DC1-5V等。)
    2、輸出信號:三相脈沖輸出,每相輸出正脈沖。
                       脈沖幅值≥4V(20負載);
                       脈沖寬度≥0.2ms:
                       移相范圍≥170;
                       功率調節范圍:0-100%線性調節.
    3、配用可控硅:KP管(單向)1000A以下.
                         KS管(雙向)500A以下.
    4、電源:-380V±10%,50HZ.
    5、工作環境:溫度<50℃,相對濕度<85%.
    6、重量:≤3kg.
    7、消耗功率:約6W.



    技術參數:





    面板布置說明:1、“%------符號窗口顯示輸出量分比;
    2、“輸出調節”------設定輸出功率;
    3、“調壓/調功按鍵”------選擇觸發可控硅工作方式;
    4、“手動/自動”------選擇手動調正或自動調正;
    5、“開/關”------啟、停觸發可控硅。

    安裝與接線:

    1、外形尺寸(長**深):160*80*130
           安裝面板開孔尺寸:152*76
    2、接線端如圖所示:





    3、與四種典型控制電路連接,使用接線圖(僅供參考)





    說明:1.ZK-3C接線無相序要求;
          2.訂貨時,請說明控制電路形式。
    五、儀表的使用方式
    1、ZK-3C接線相序要求,共有三組線,使用中請區別清楚,嚴格按圖接線,
       要求將所有的線緊靠可控硅引出到儀表。
    2、查各接線端子接線無誤,可接通電源,此時“%”窗口亮,調壓指示燈亮(或調功指示燈亮)
    3、將“輸出調節”撥盤左旋到始點。
    4、按“手動/自動”選擇輸出方式按鍵,按一次手動輸出指示燈亮,按第二次自動輸出指示燈亮。
    5、輕按“調壓/調功”選擇觸發可控硅工作方式按鍵,可改變可控硅工作方式(出廠時ZK-3C設定在調壓觸發狀態或根椐用戶要求設定工作狀態)。
    6、調正“輸出調節”撥盤,同時觀察“%”顯示窗口,調整至你需要的輸出功率,儀表同時進入觸發可控硅工作狀態。
    7、儀表設定在“調壓”觸發可控硅工作方式時,輸出為調壓方式(移相型)。
    8、輕按“關”鍵,儀表停止工作。
    9、儀表具有斷電自動關機功能。
    10、儀表內置6位數碼功能開關:





    儀表機芯與外殼采用插接方式設計,開關的位置在顯示板背后,用戶可根據現場運行要求,抽出儀表機芯,對照功能表進行設置。
    出廠設置:
    1-ON(開)、2-OFF(自動)、3-OFF(調壓/調功)、4-OFF(調壓/調功),5-ON(調壓/調功),6-ON(調壓/調功)。
